东芝 Aquilion64开机明显卡顿不显示预热界面维修案例
维修技术 时间:2019-08-09 点击数: 作者: 罗狄斯

设备名称:东芝 CT



设备型号:Aquilion 64



故障现象: 开机明显卡顿,开机后不显示预热界面,点击预热无反应

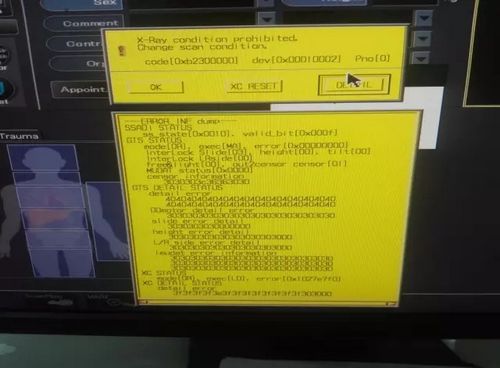

故障信息查看:

故障分析(确认):



通过查阅厂家随机技术资料,得知此故障报错为油箱流量开关报错,也就是说油箱内冷却液没有流动, 怀疑油箱油泵故障,或者流量传感器故障。



故障解决:

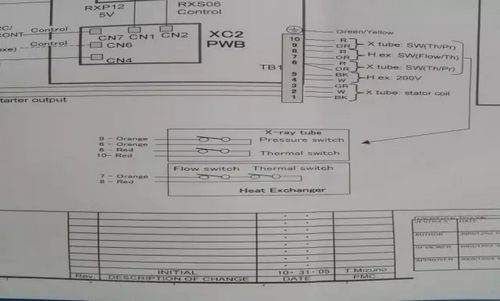

打开机架发现冷却油箱风扇不转,油箱计时器不显示,测量油箱输入端电压为0, 由于此输入是INVERTER提供,猜测可能是INVERTER问题,首先排除油箱,由于油箱输入为200AC,将其接入市电,冷却风扇转动,排除油泵及风扇问题。通过查阅图纸发现油箱内传感器连接方式如下图



油箱内流量传感器和温度传感器串联,温度传感器为常闭状态,流量传感器在静止时是常开状态,利用万用表蜂鸣档测量,不响,说明传感器状态正常。



后来咨询其他工程师得知,此款机器在球馆热容量20%以下时不启动,INVERTER会切断油箱供电。

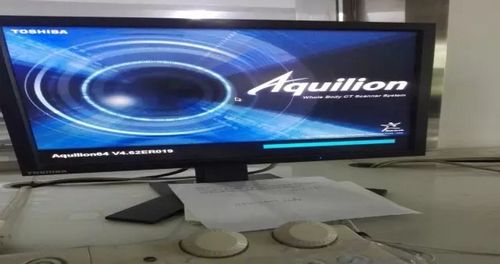

此时维修陷入停滞,转换思路,从系统启动慢入手,在启动界面按Ctrl+Tab+A

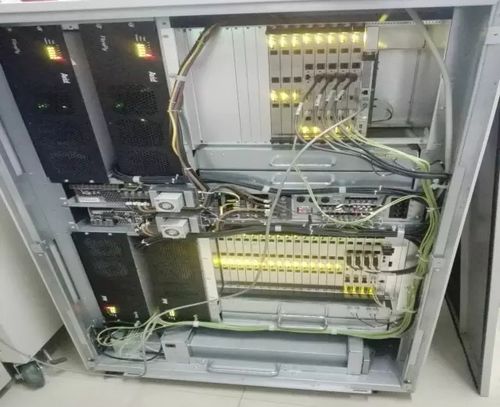

进入后台启动界面,查看启动日志,发现主机一直在反复尝试连接RACK1,RACK1是重建柜中负责重建定位相和实时图像的,RACK2是负责重建RAW DATA数据及三维重建,他们的位置如下图





观察RACK1重建部分发现有一块DP板亮红灯。状态不对,将此板与RACK2部分的重建板更换后重启机器,也是亮红灯,不可能两块板同时故障,怀疑RACK1的主板RTM有问题,用串口线连接RTM主板,用诊断软件发现启动日志有一部分缺失,至此判断为RTM板数据丢失,导致主机与重建部分通讯失败,导致无法曝光及预热。更换RTM板后系统恢复正常。

维修心得

此次维修由于不了解东芝64排冷却油箱的工作原理,导致维修诊断的时候饶了一个大弯,以后再维修不熟悉机型的时候应该提前做足功课,这样才能保证临阵不乱。抓住每一个故障现象仔细分析,当维修过程中遇到瓶颈时,要及时转换思路。从另一个方向下手,往往会解决问题。关于开始时的油箱流量报错,怀疑是冷却液里有气泡,没有触发流量开关,导致报错,如以后频繁发生,可以考虑更换油箱。
