东芝Aquilion16层CT机故障维修3例

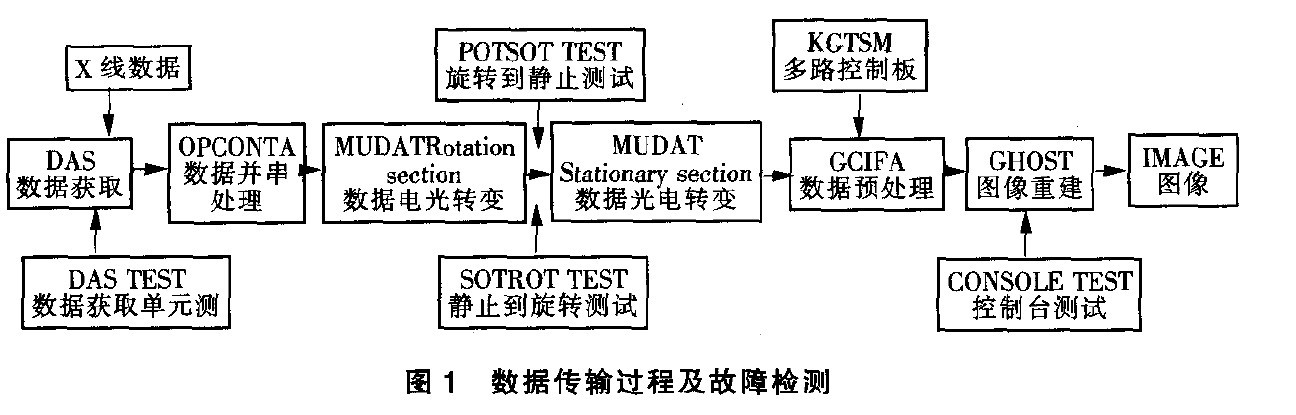

3.3 故障排除 通过控制台用DCA进行非旋转扫描测试,测试通过,各项数据正常。预热球管,做定位相,均能正常执行,旋转扫描不能正常工作。OPCONTA板到GCIFA板的信息传输出现错误,可能是发射或接收部分有灰尘导致信息不能进行正常交换。打开机器后盖,用吹风机清理后,故障依旧。随后进行GCIFA板自测试,测试结果正常。判断故障出现在信息传输给GCIFA板前的MUDAT(信息交换)部分或OPCONTA板部分。MUDAT由机架的静止部分(SOT)和旋转部分(ROT)构成.通过光束完成静止部分(SOT)和旋转部分(ROT)信息交换,光的传输速度远比机架的旋转速度快,能够保证数据信息正常交换。MUDAT的旋转部分ROT板完成OPCONTA原始数据和控制信息的电光转换。通过15块ROT板(每块ROT板有6个LED灯,通过光的闪烁进行信息交换),用光束将信息传输到静止部分。MUDAT静止部分用10块SPD板完成光电信号转变,将信息传输给GCIFA板。GCIFA板的控制信息在MUDAT静止部分的SOT板完成电光信号转变。通过8块SOT板(每块SOT板有6个LED灯.通过光的闪烁进行信息交换)用光束将信息传输到旋转部分。 在旋转部分用2块PRD板完成光电信号转变,将信息传输给0PC0NTA板。按照信息交换过程,检查供给SOT板和SPD板提供电源的PRTM板.经测量一5、+5、+24 V均正常。在机架后面, 发现ROT14板中只有LED4、5、6灯不亮。拆开机架后面的环形下盖板后. 发现ROT14的LED4、5、6灯在旋转时不能正常工作。将ROT14板和OT13板交换,做旋转扫描,故障依旧。查阅随机图纸,得知ROT12一ROT14板的信息通过0PCONTA的CN911端输出。把通过0P.CONTA输出给ROT11一R0rI’9的CN910端和输出给ROT12—14的CN911端进行交换,做旋转扫描, 故障依旧,且ROT11的LED4、5、6灯也不亮。判断为OPCONTA板的CN911端输出故障。检查主板无明显的故障点。随后联系厂家购买OPCONTA板(更换时使用的为原ROM),更换后其工作正常。到现在为止,已有2个多月未再出现该故障。 4 小结 大型医疗设备随机所附的设备维修资料多数为英语版.平时要注意英语和计算机的学习。按照维修资料查找相应的故障解决办法,随时与工程师保持联系.以保证技术支持。做好定期保养维护,避免非正常原因影响机器工作。另外,维修集成度较高的电路板时,应注意做好静电防护。
|
